Geberit FlowFit Système de conduite à débit optimisé
Facile à installer
Le système d’alimentation Geberit FlowFit avec technologie de sertissage latéral simplifie l’installation à différents endroits et accélère le déroulement des travaux. Avec seulement deux mâchoires , tous les diamètres de d16 à 75 mm peuvent être sertis. Les changements fréquents d’outils ne sont donc plus nécessaires.
Des fenêtres de visualisation permettent aux installateurs de voir si le tube est emboîté suffisamment profondément. Et avec les indicateurs de sertissage bleus ou orange sur les raccords, ils savent quand le système de conduite est correctement installé et serti en toute sécurité.
De plus, les raccords à sertir Geberit FlowFit sont optimisés en termes de débit - ce qui permet d’utiliser des diamètres plus petits pour les installations d’eau potable.
Les tubes Geberit FlowFit sont disponibles en barres et en rouleaux, avec ou sans isolation. Le vaste assortiment de raccords Geberit FlowFit convient à de nombreux domaines d’application.
Les atouts de Geberit FlowFit
Montage facile
Une installation fluide, avec moins d’étapes et sans incertitude.
Seulement deux mâchoires pour toutes les dimensions
Installation fluide et rapide avec moins de changements d’outils.
Sertissage en toute sécurité
Guidage clair de l’outil et contrôle fiable de l’installation sertie.
Débit optimisé
Planification de diamètres de tubes plus petits grâce à des pertes de charge minimales.
Principales applications
Eau potable
Geberit FlowFit est le système idéal pour l’ensemble de l’installation d’eau potable dans le bâtiment, de l’entrée de la maison à la distribution d’étage en passant par la distribution de sous-sol et la colonne montante.
Installations de chauffage
Geberit FlowFit convient parfaitement à la distribution de chaleur des installations de chauffage ainsi qu’aux installations à eau de refroidissement avec ou sans antigel.
Air comprimé et bien plus encore
Geberit FlowFit est également optimal pour le réseau de distribution des installations d’air comprimé. Vous trouverez un large éventail d’autres applications dans les aperçus d’utilisation.
Les avantages de Geberit FlowFit Une installation sûre et sans effort
Installation en quelques étapes
Geberit FlowFit permet de travailler en toute sécurité et sans effort grâce à la suppression de certaines étapes de travail et à la réduction des outils . De plus, des possibilités de contrôle claires simplifient une installation complète et sûre .

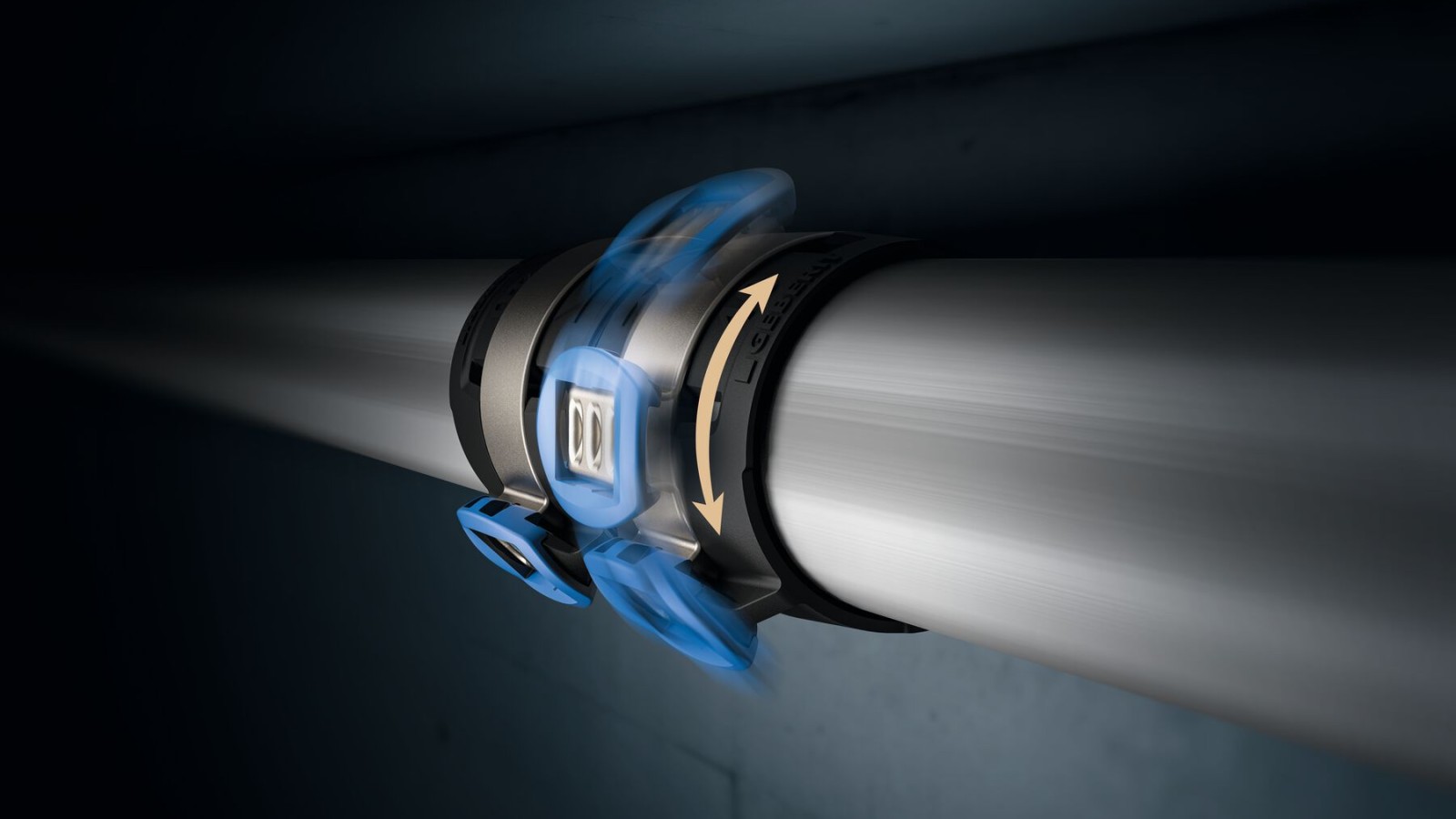

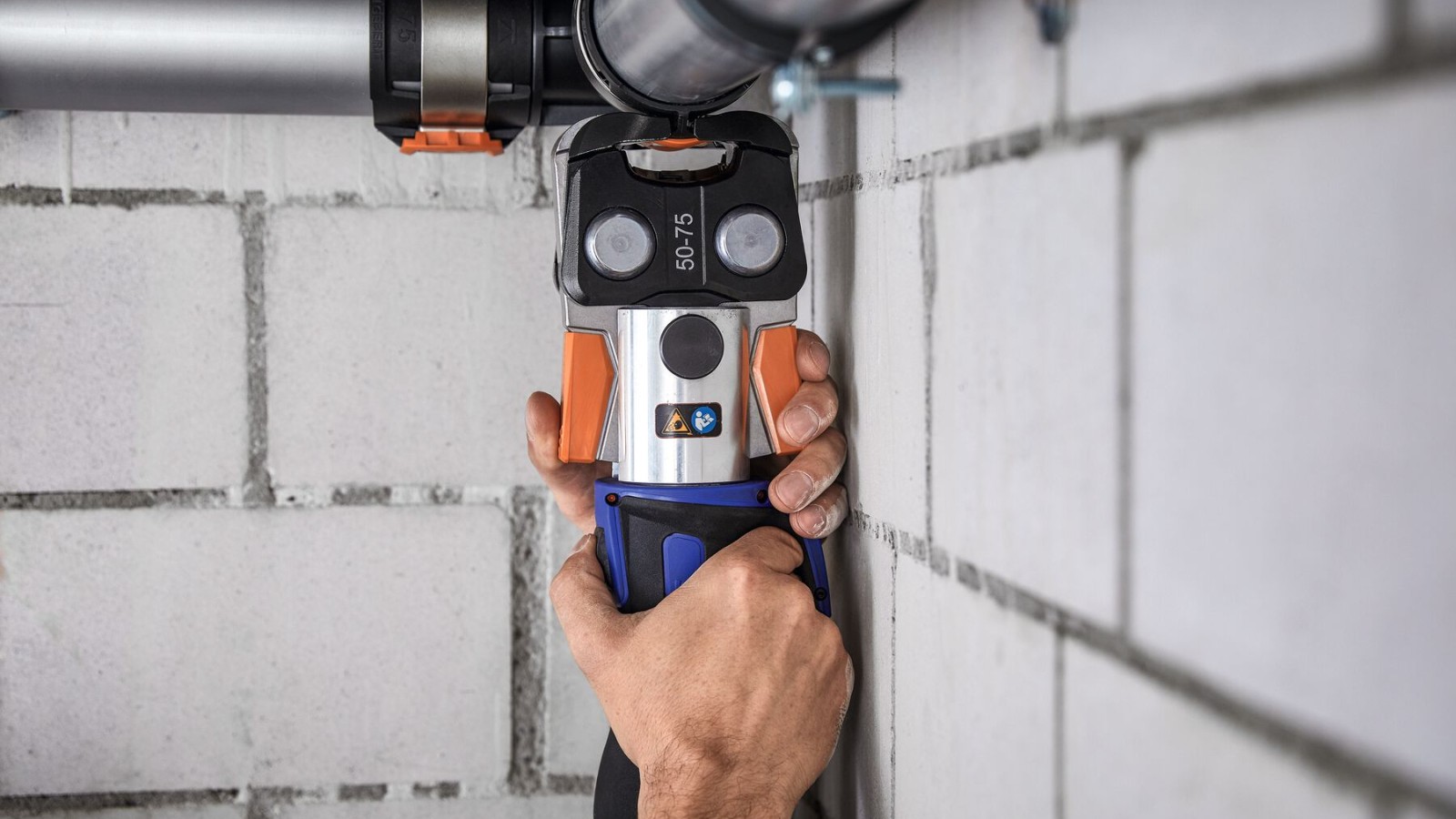

Le point de sertissage est rotatif, ce qui permet à de bien positionner la mâchoire dans chaque situation de montage. Ainsi, les raccords à sertir peuvent être sertis en toute sécurité, même dans les endroits de montage exigus et difficiles d’accès .
Du fait de la conception spéciale du raccord , il n’est plus nécessaire de calibrer et d’ébavurer les tubes après les avoir coupés.

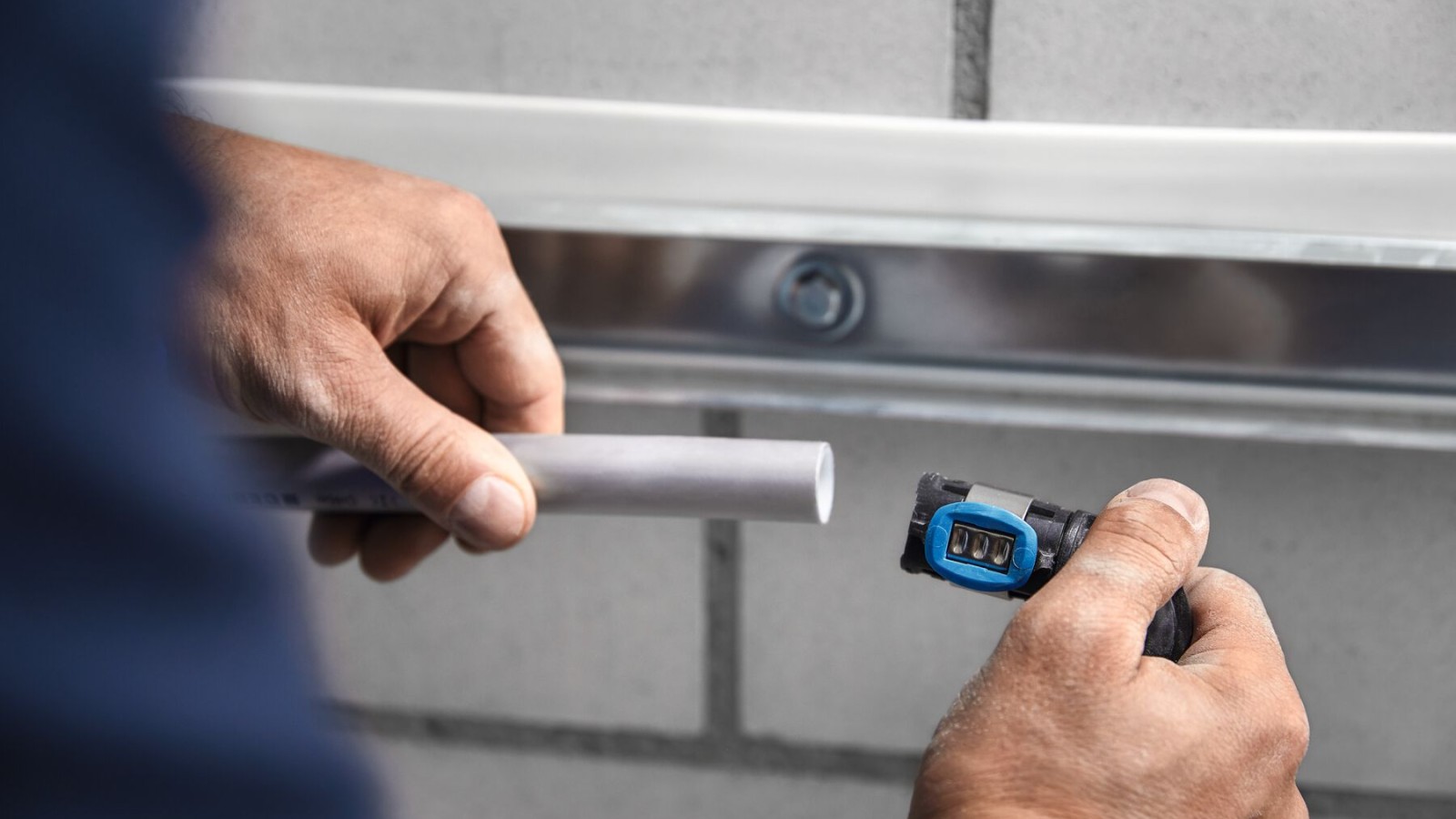

Sans ébavurage ni calibrage: Après avoir été coupé à la longueur voulue, le raccord à sertir est directement emboîté sur le tube. Un outil Geberit est disponible pour le calibrage des tuyaux ovalisés.
Sertissage confortable et sûr: Avec la technologie de sertissage latéral, la mâchoire de sertissage ne doit être appliquée que d’un seul côté. Le point de sertissage peut être tourné de manière à ce que le raccord à sertir soit facilement accessible et puisse être serti en toute sécurité. Le raccord à sertir peut être tourné facilement par pas de 45°.
La mâchoire de sertissage n’est appliquée que latéralement sur l’indicateur de sertissage. Il est possible de travailler sans effort et en toute sécurité, même dans les situations de construction exiguës.
Plus de changement constant d’outil

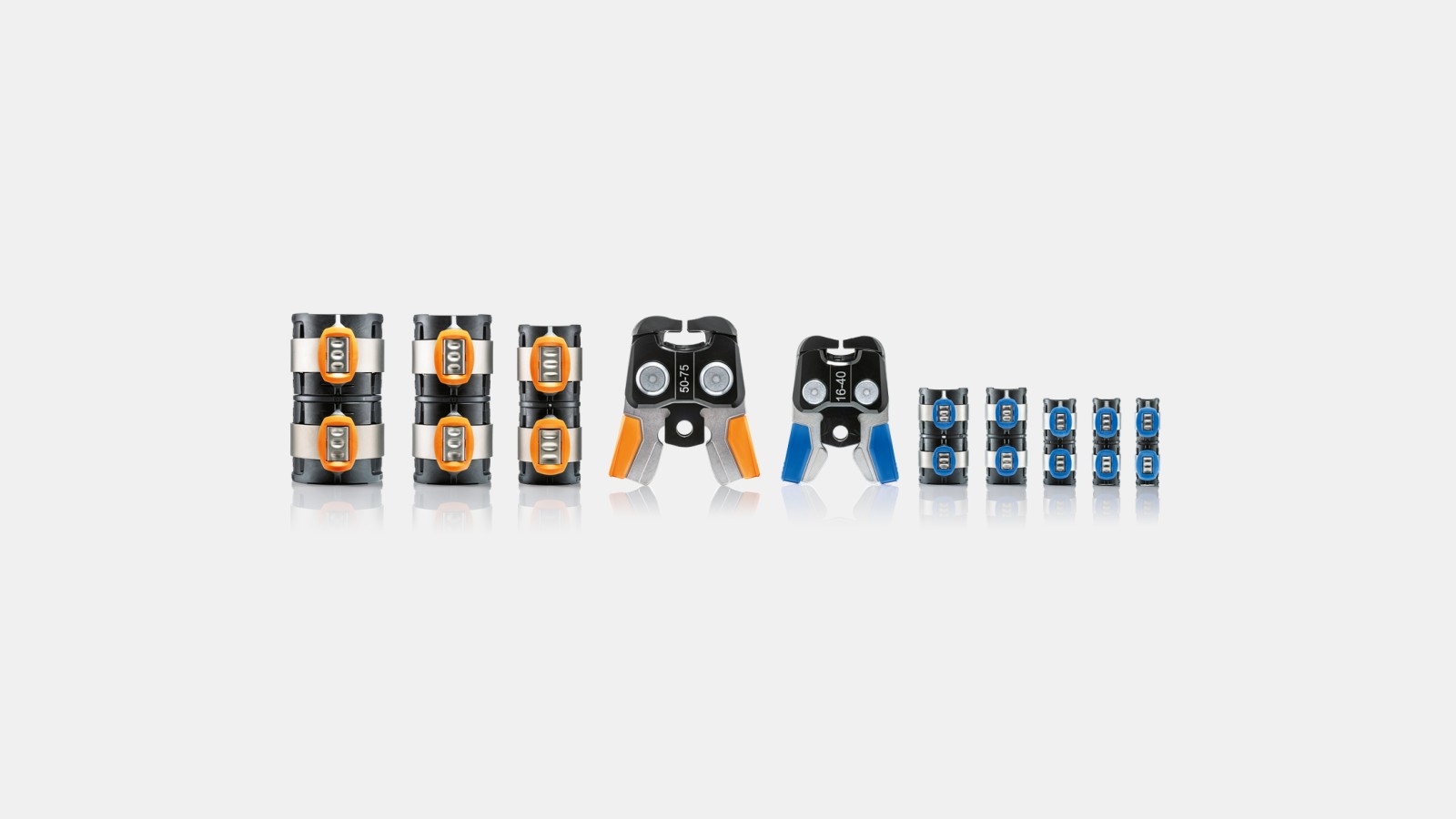

Deux mâchoires de sertissage seulement permettent de traiter les huit dimensions de tubes de d16 à 75 mm. Il n’est donc plus nécessaire de changer les mâchoires, ce qui prend du temps, et il faut beaucoup moins d’outils sur le chantier.

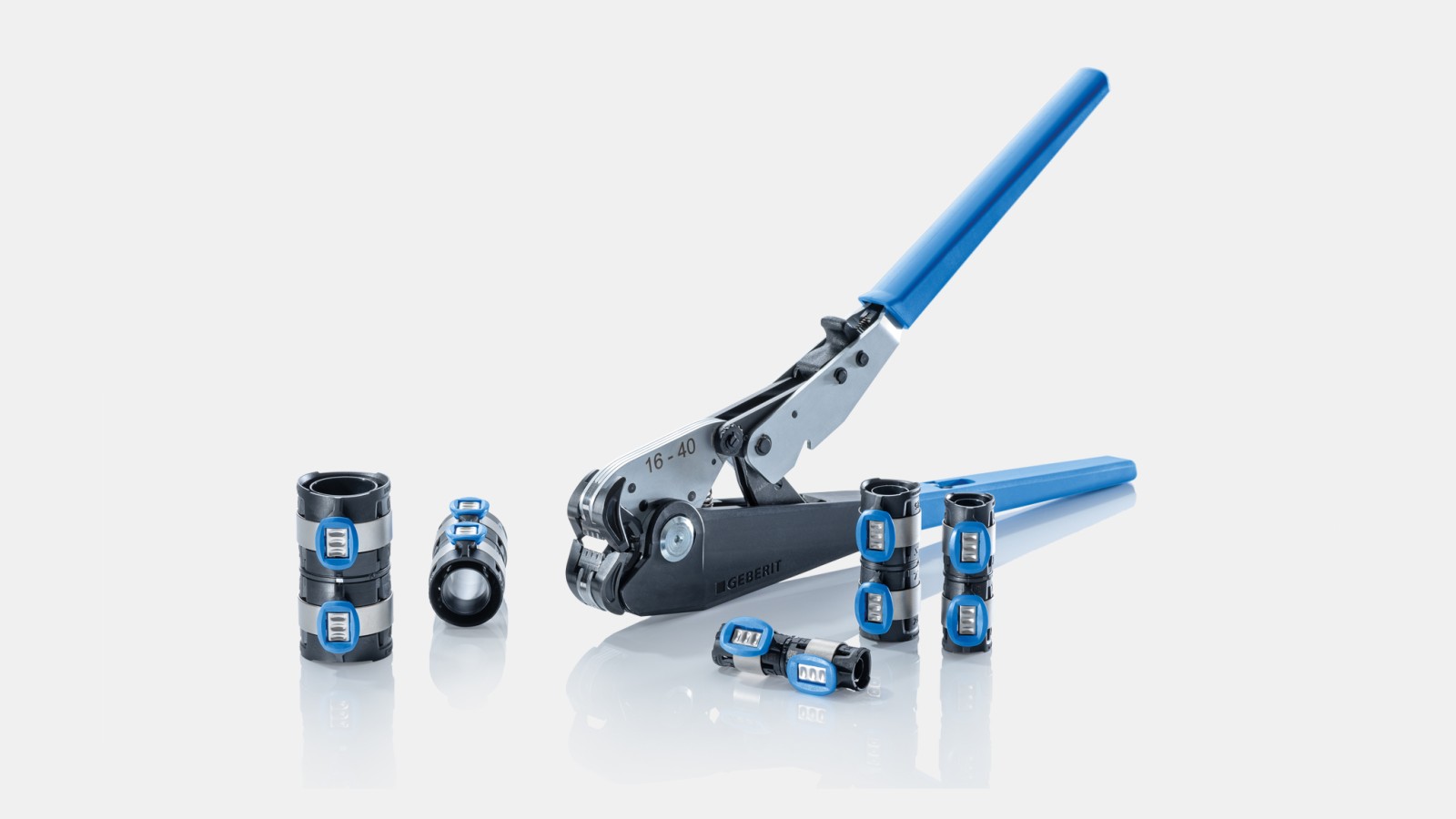

Les dimensions d16 à 40 mm peuvent être traitées en option avec une pince à sertir manuelle . Il est ainsi possible d’installer tout un immeuble sans électricité ni changement de batterie.
Le code couleur assure une correspondance claire entre la mâchoire et le raccord.
Sans changement d’outil: deux mâchoires seulement sont nécessaires pour sertir les huit dimensions de d16 à 75 mm. Il est ainsi possible de réaliser la majeure partie de l’installation sans avoir à changer de mâchoire.

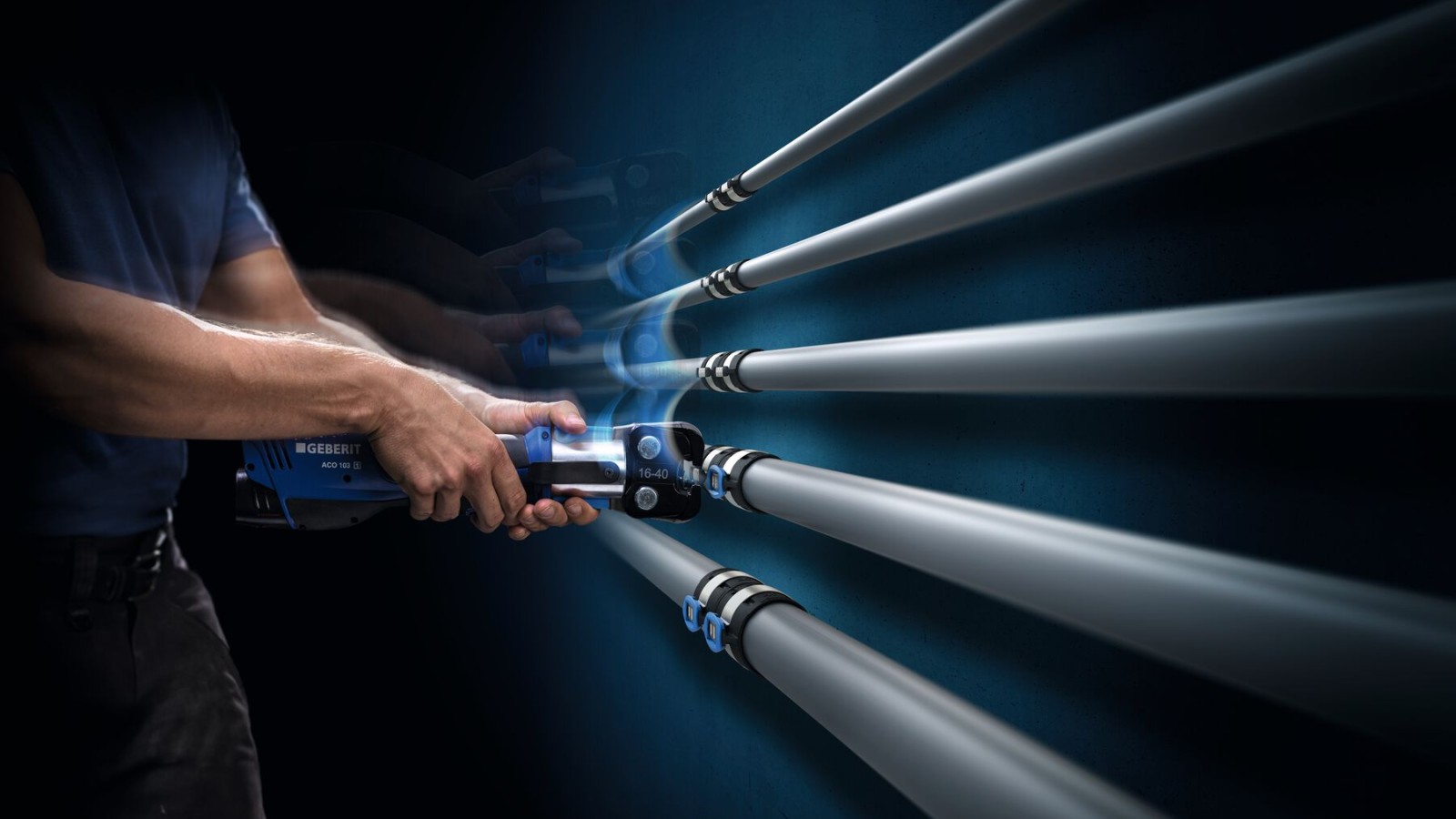

Avec la pince à sertir manuelle, une installation indépendante de l’électricité est possible, l’outil étant toujours disponible. Aucune interruption inutile pour changer ou charger les batteries n’entrave le déroulement du travail.

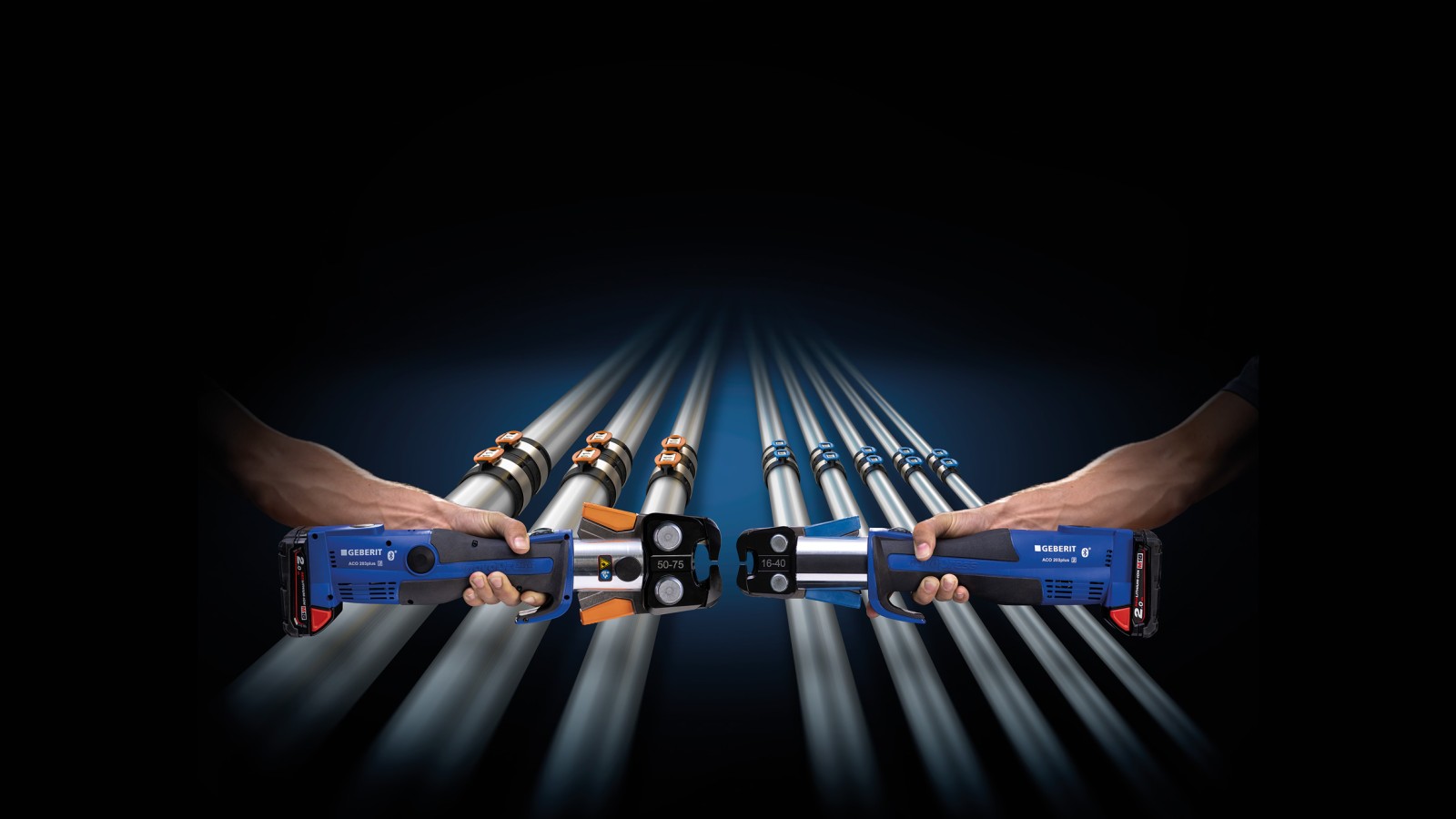

Association des couleurs de la mâchoire de sertissage à la dimension: Grâce au code couleur de l’indicateur de sertissage et de la mâchoire correspondante, le monteur emploie intuitivement le bon outil.
Raccordement sûr des conduites grâce au contrôle
Geberit FlowFit assure la sécurité de la mise en œuvre à plusieurs niveaux. La profondeur d’emboîtement du tube est contrôlée avec précision grâce à la fenêtre de contrôle dans le raccord.

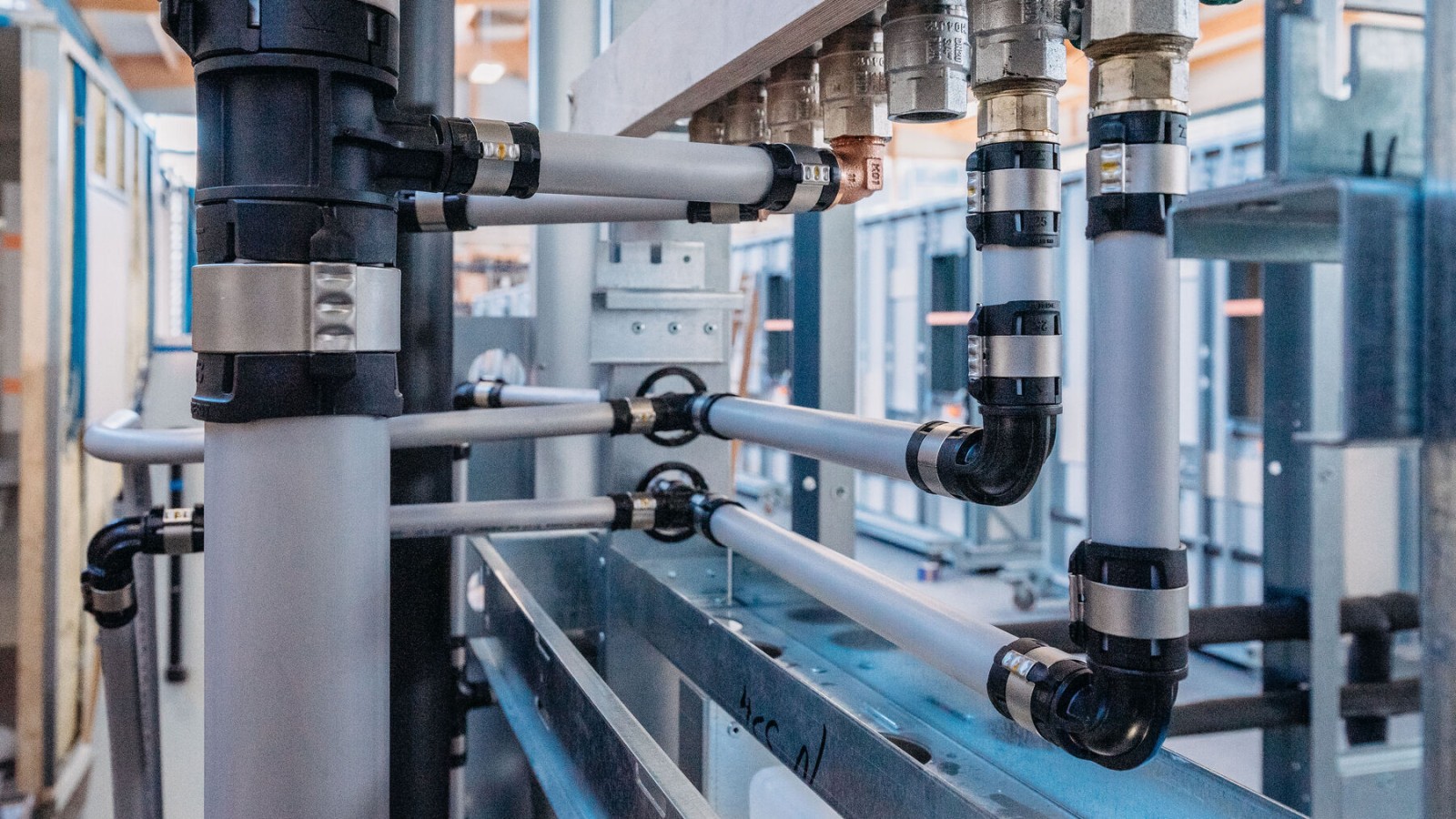

L’indicateur de sertissage coloré ne tombe qu’après un sertissage réussi, signalant de cette manière clairement les raccords non sertis dès le contrôle visuel.

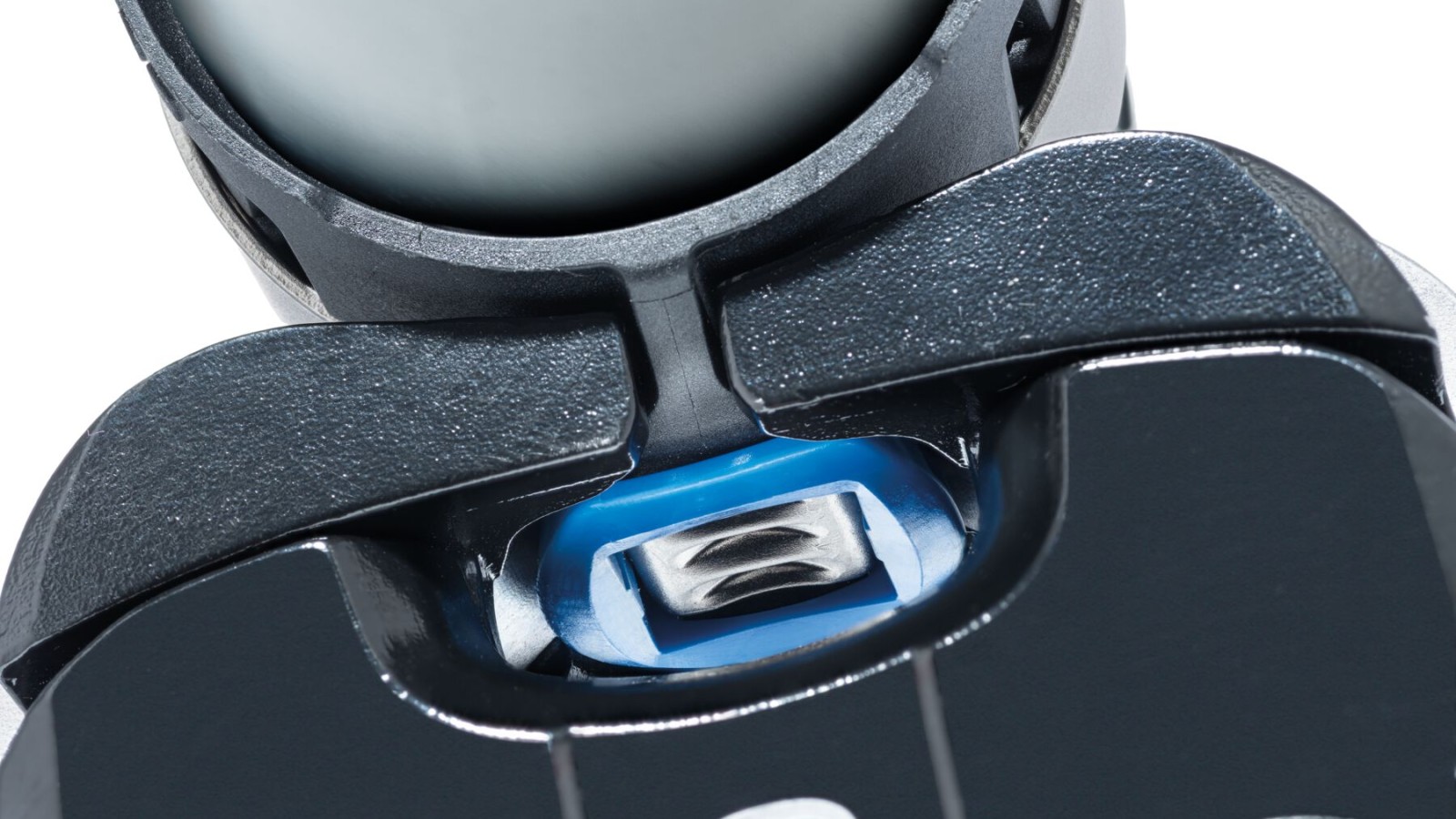

L’outil et l’indicateur de sertissage s’emboîtent comme une clé dans une serrure. Les erreurs de sertissage dues à une mauvaise approche de l’outil sont ainsi pratiquement exclues.
Ohne Fehlverpressungen: Die Pressindikatoren dienen als Hilfe zum einfachen Ansetzen der Pressbacken. Die Gefahr einer Fehlverpressung durch falsches Ansetzen ist damit im Grunde ausgeschlossen.

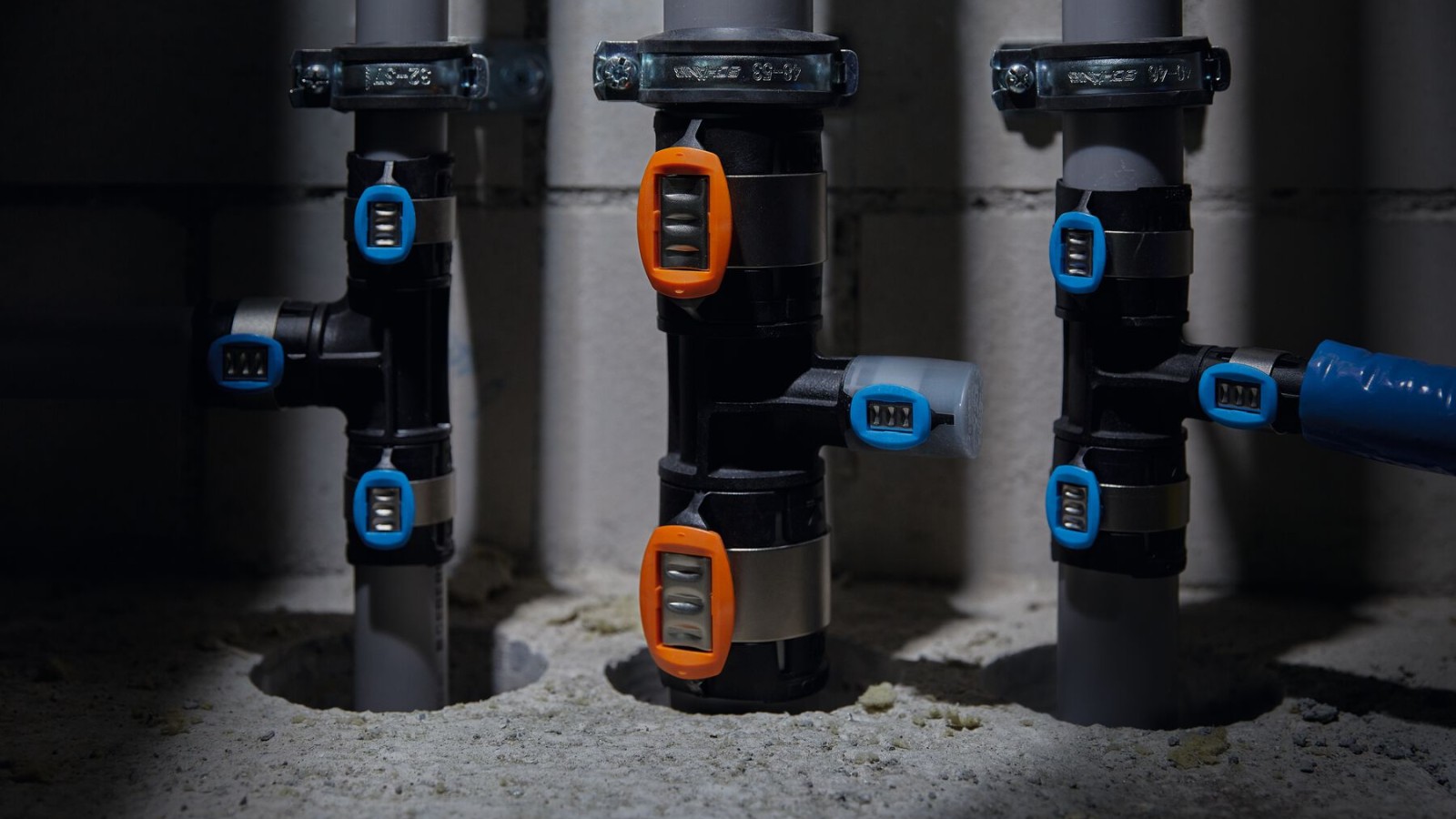

Les raccords non sertis sont facilement identifiables: Même lorsque la visibilité est mauvaise, il est possible de discerner clairement si l’indicateur de sertissage est encore présent ou si le raccord a été serti. Des voies de fuite prédéfinies rendent immédiatement visibles les raccords non sertis pendant l’essai de pression.

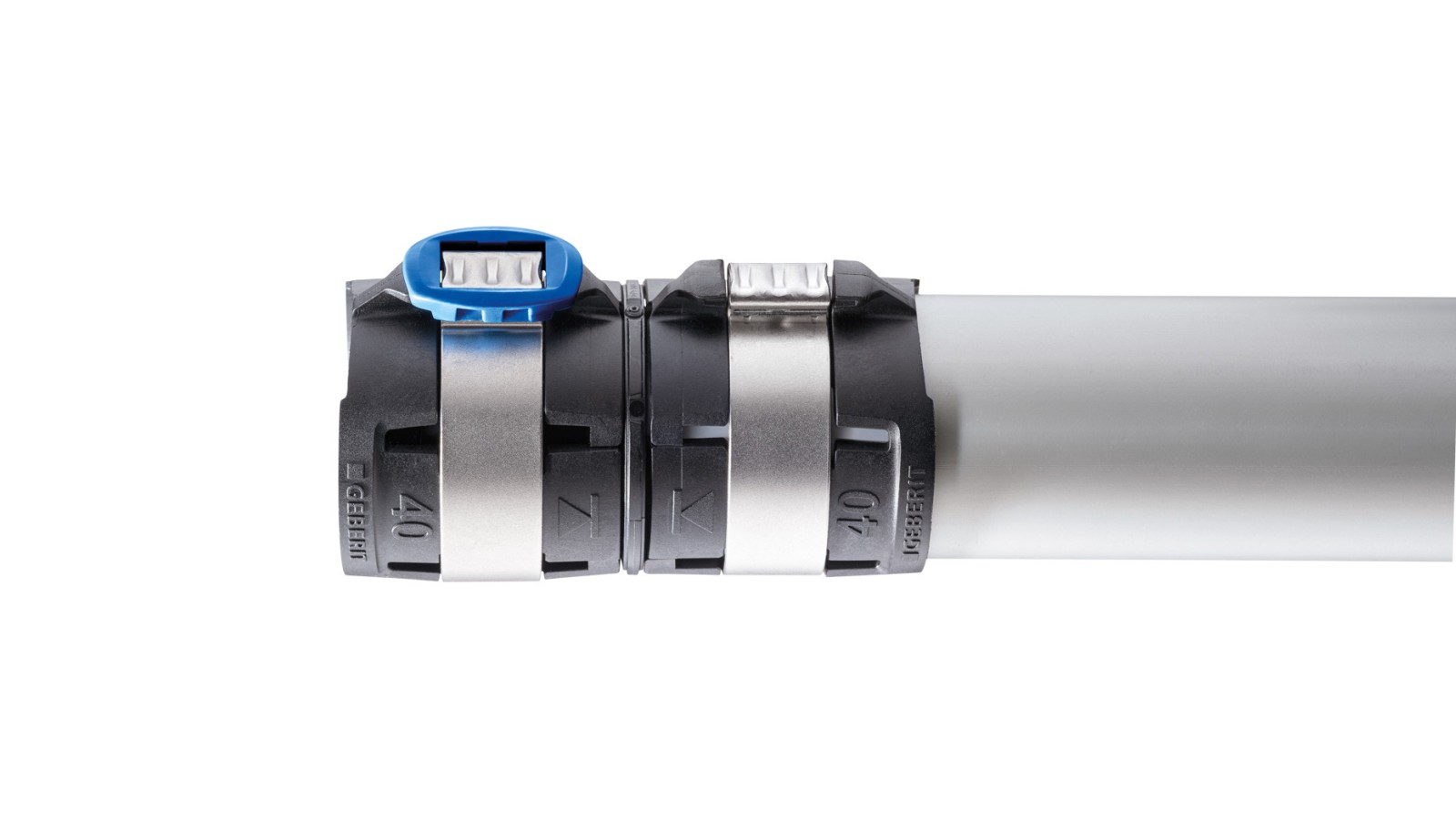

Vérification sûre de la profondeur d’emboîtement: Les fenêtres de visualisation du raccord permettent de voir clairement si le tube est complètement et correctement emboîté.
Installation propre sans pertes de pression

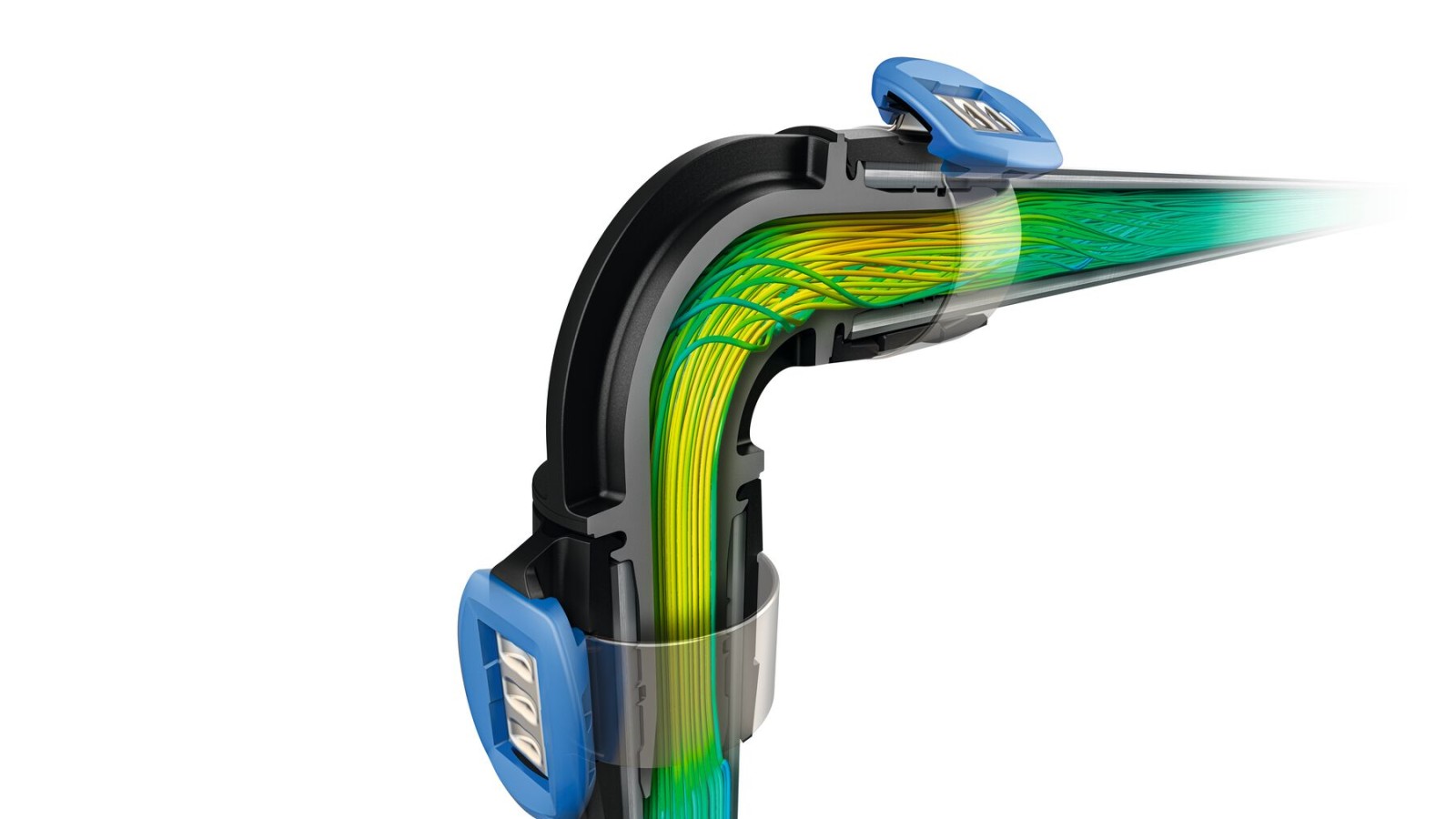

La conception optimisée du débit des raccords à sertir Geberit FlowFit permet de réduire considérablement les pertes de pression. La planification et l’installation avec des diamètres plus petits de l’installation d’eau potable deviennent possibles.
Cela permet de réduire les temps de production et les volumes d’eau, ce qui présente des avantages évidents pour l’hygiène de l’eau potable.
Tous les raccords et tuyaux Geberit FlowFit, y compris les raccords filetés, sont scellés par des capuchons de protection. Cela signifie qu’ils sont protégés en toute sécurité de la poussière et de la saleté pendant le transport et le stockage.
Système d’alimentation optimisé en termes de pertes de pression : en raison des pertes de charge minimales, l’installation d’eau potable peut être réalisée avec des conduites de plus petite taille qu’auparavant. Outre les avantages pour l’hygiène, cela permet également d’économiser du matériel et de réduire les efforts d’installation.

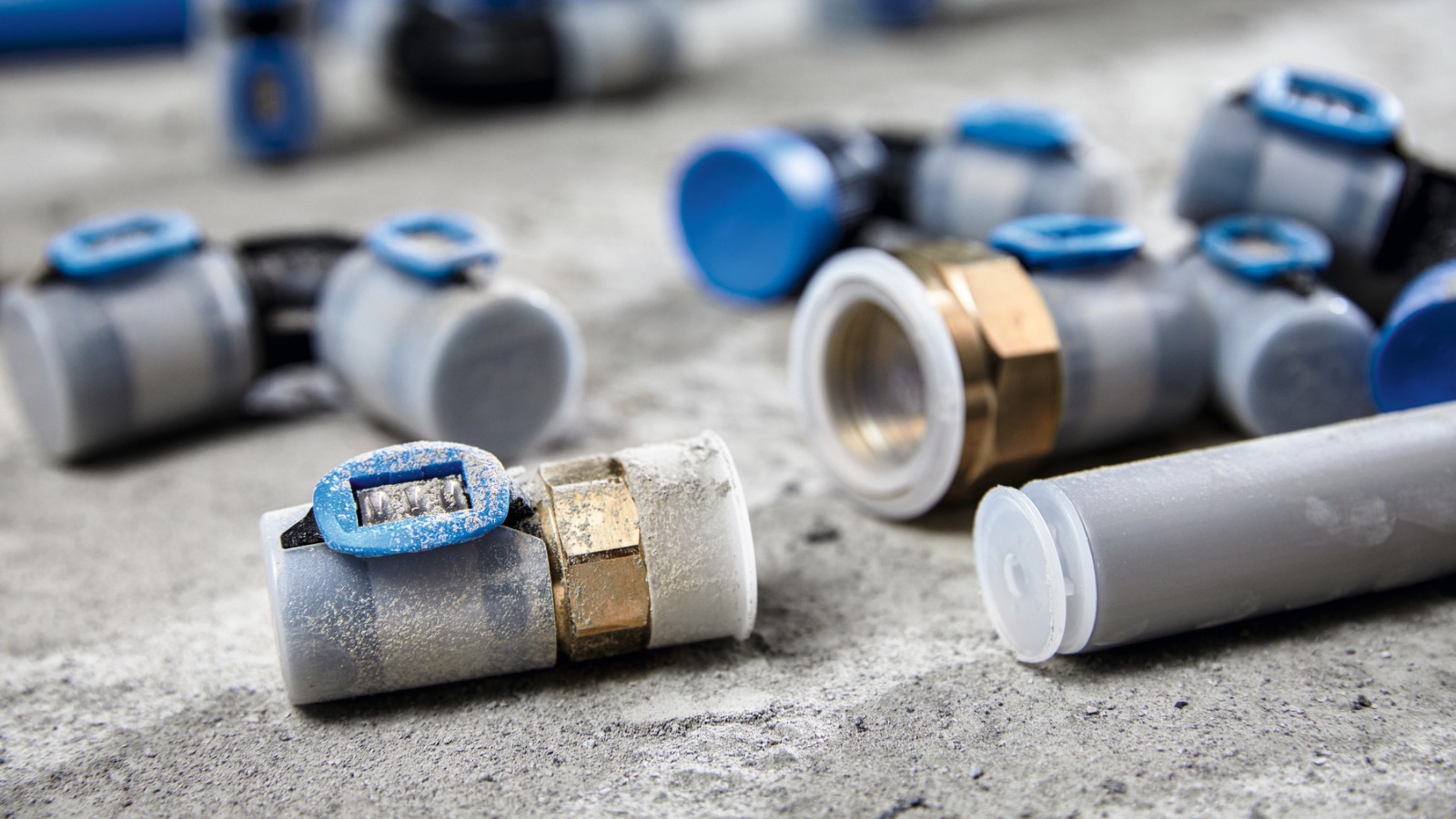

Protection contre la poussière et l’encrassement : tous les raccords Geberit FlowFit, y compris les raccords filetés et les tuyaux, sont entièrement protégés contre l’encrassement et les dommages causés par le transport grâce à des capuchons de protection.

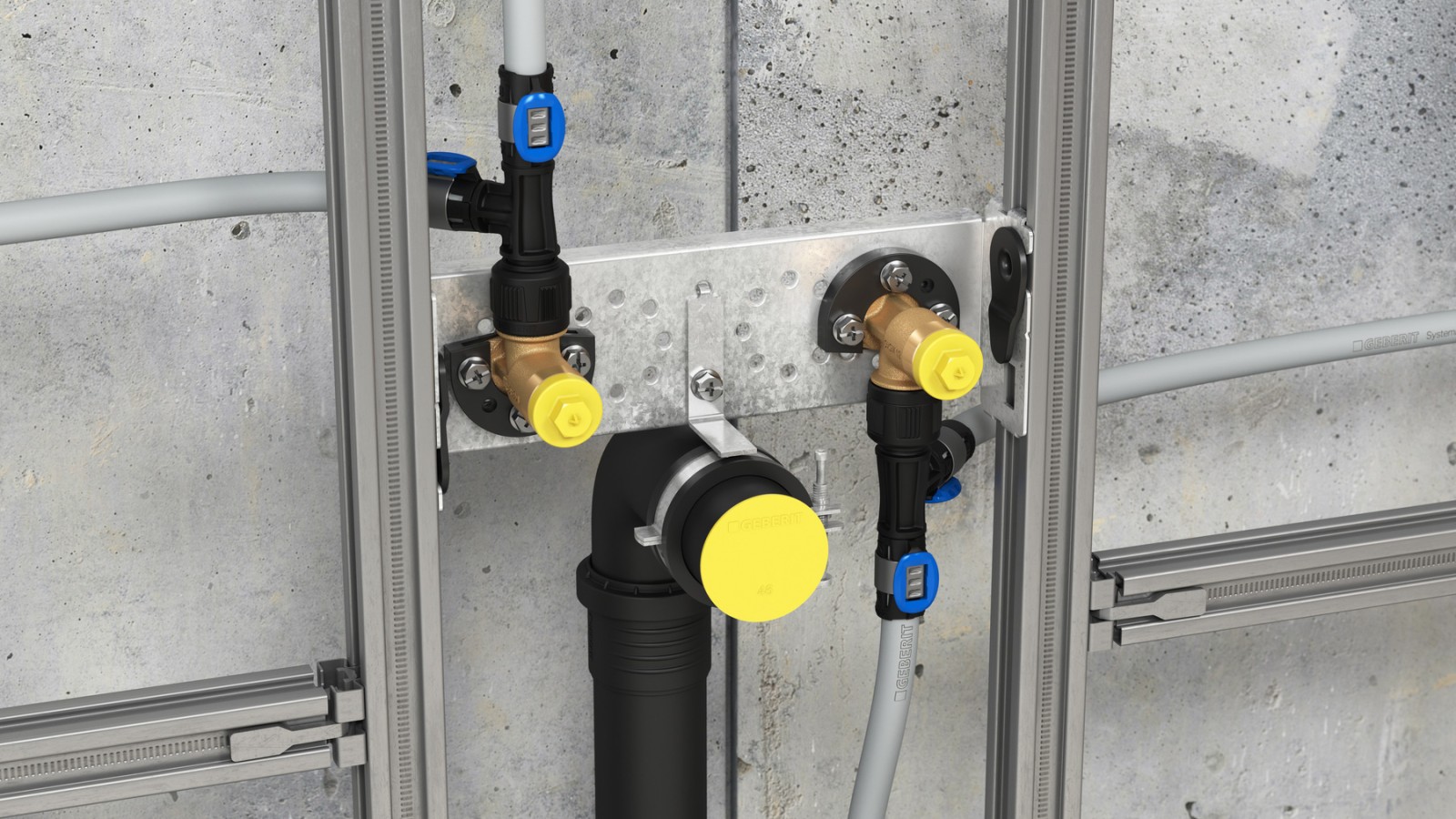

L’utilisation des pièces en T Geberit MasterFix permet de réduire considérablement le transfert de chaleur au niveau du raccord de la vanne et de mettre en œuvre une installation en boucle en même temps.
Geberit FlowFit en un coup d’œil
Faits et chiffres
Aperçu de l'assortiment
- 8 largeurs nominales de d16 à d75
- Environ 500 raccords et composants
- Tubes multicouches (ML), également disponibles dans un tube de protection ou pré-isolés
- Tubes système en polybutène (PB), également disponibles en tube de protection
- Adaptateur MasterFix pour des raccords vissés sûrs et sans outil aux appareils sanitaires Geberit
- Vaste assortiment de raccords et de transitions pour d'autres systèmes
Dimensions
| Diamètre nominal DN | Dimension d x s (mm) |
|---|---|
| 12 | 16 x 2,0 |
| 15 | 20 x 2,0 |
| 20 | 25 x 2,5 |
| 25 | 32 x 2.8 |
| 32 | 40 x 3,0 |
| 40 | 50 x 3,8 |
| 50 | 63 x 4,0 |
| 65 | 75 x 4,6 |
Raccords
Merkmale

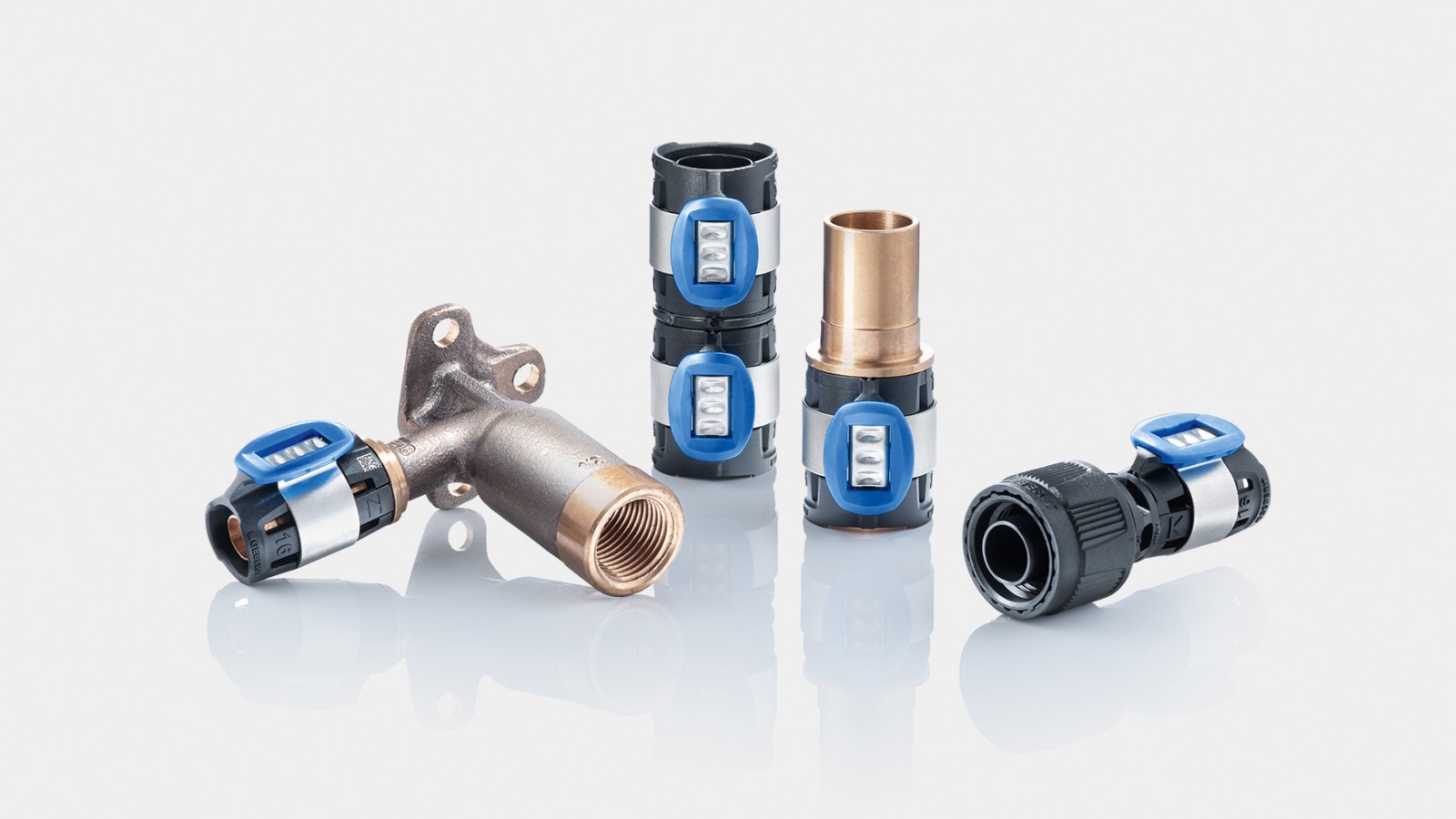

Vaste assortiment
Geberit FlowFit propose un vaste assortiment de raccords en PPSU, en bronze rouge sans plomb et en bronze au silicium sans plomb. L’assortiment couvre les raccords standard ainsi que les raccords spéciaux.
Bon raccordement
Avec l’adaptateur MasterFix , le Geberit FlowFit peut être raccordé sans outil à tous les raccordements d’appareils Geberit. L’adaptateur se détache sans difficulté même après une longue durée de service.
Combiner facilement
Un seul système pour tout le chantier: sans interfaces, sans adaptateurs inutiles d’où moins de dépenses et de sources d’erreur. Les tubes du système Geberit FlowFit peuvent également être utilisés comme raccords à emboîter avec les raccords Geberit PushFit . Geberit FlowFit est entièrement combinable avec Geberit PushFit – sans aucun adaptateur spécifique.
Pour le raccordement à d’autres systèmes d’alimentation Geberit , des transitions de système sont disponibles. Geberit FlowFit devient ainsi le système à noyer en dalle universel, idéal non seulement pour la distribution en sous-sol et les colonnes montantes, mais aussi pour la distribution d’étage.
Geberit FlowFit Universalfitting
Soll Geberit FlowFit etwa in einem Altbau an bereits installierte Rohre angeschlossen werden, war bisher eine aufwändige und zeitintensive Verbindung nötig.
Einfacher geht es mit dem Geberit FlowFit Universalfitting. Zunächst muss man die Dimension des Fremdrohres messen, dieses mit dem Geberit Entgrat- und Kalibrierwerkzeug vorbereiten, dann das Übergangsfitting aufstecken und verpressen. Beim anderen Ende lässt sich Geberit FlowFit wie gewohnt installieren.
Verfügbar ist das Universalfitting für Geberit FlowFit in den Dimensionen d16 bis d26 mit unterschiedlichen Rohrdicken.
Tubes

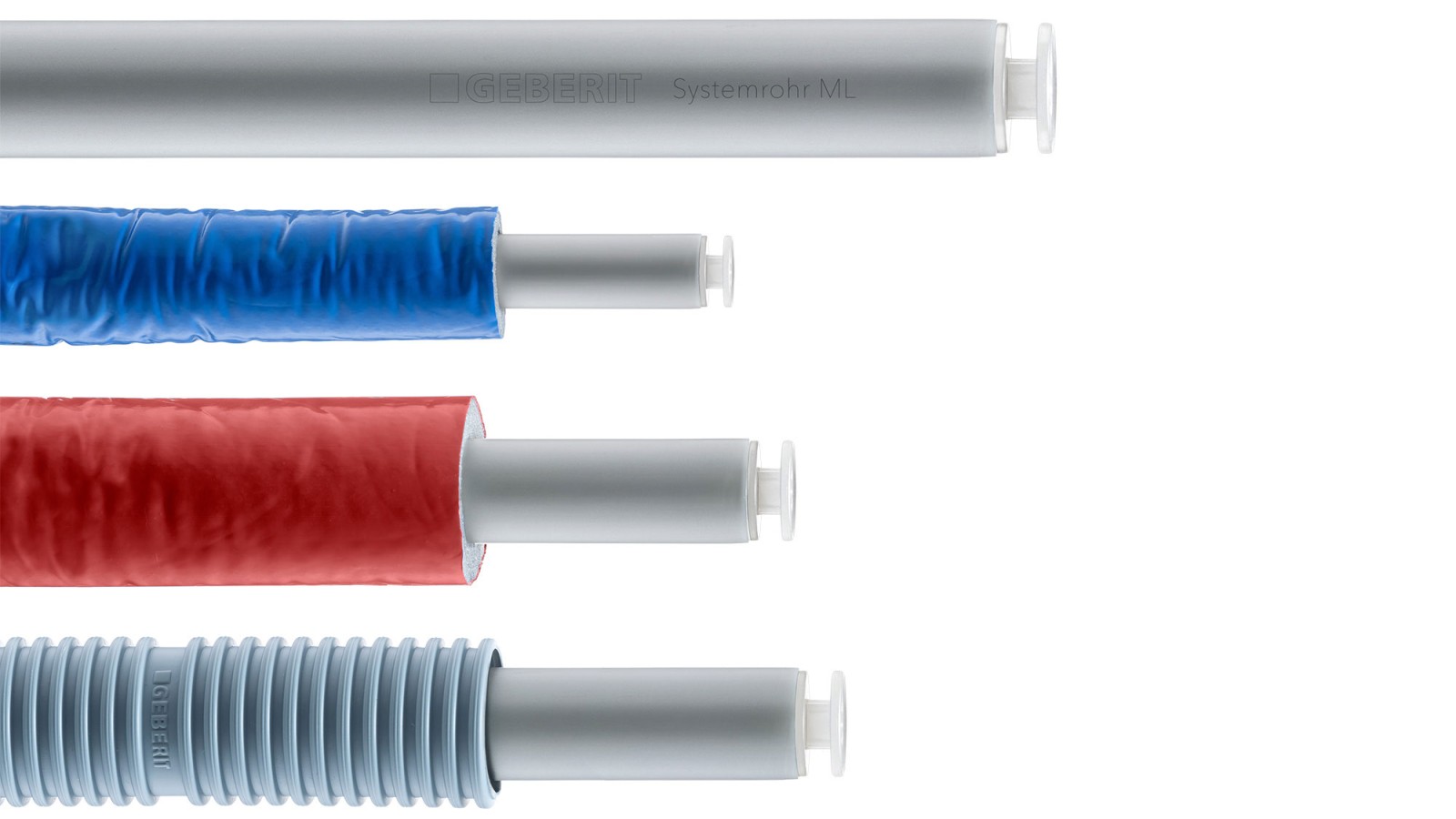

Tube du système ML Geberit
- Le tube multicouche, flexible mais indéformable, convient à toutes les applications
- Des bouchons de protection aux extrémités de tube empêchent le dépôt de poussière et de saleté
- Variantes:
- sous forme de tube nu en barres de 5 mètres dans les dimensions d16 à d75
- sous forme de tube nu en rouleau dans les dimensions d16 à d32
- dans un tube de protection, en rouleau, dans les dimensions d16 et d20
- avec pré-isolation 6 mm en rouge et bleu en rouleau dans les dimensions d16 à d32

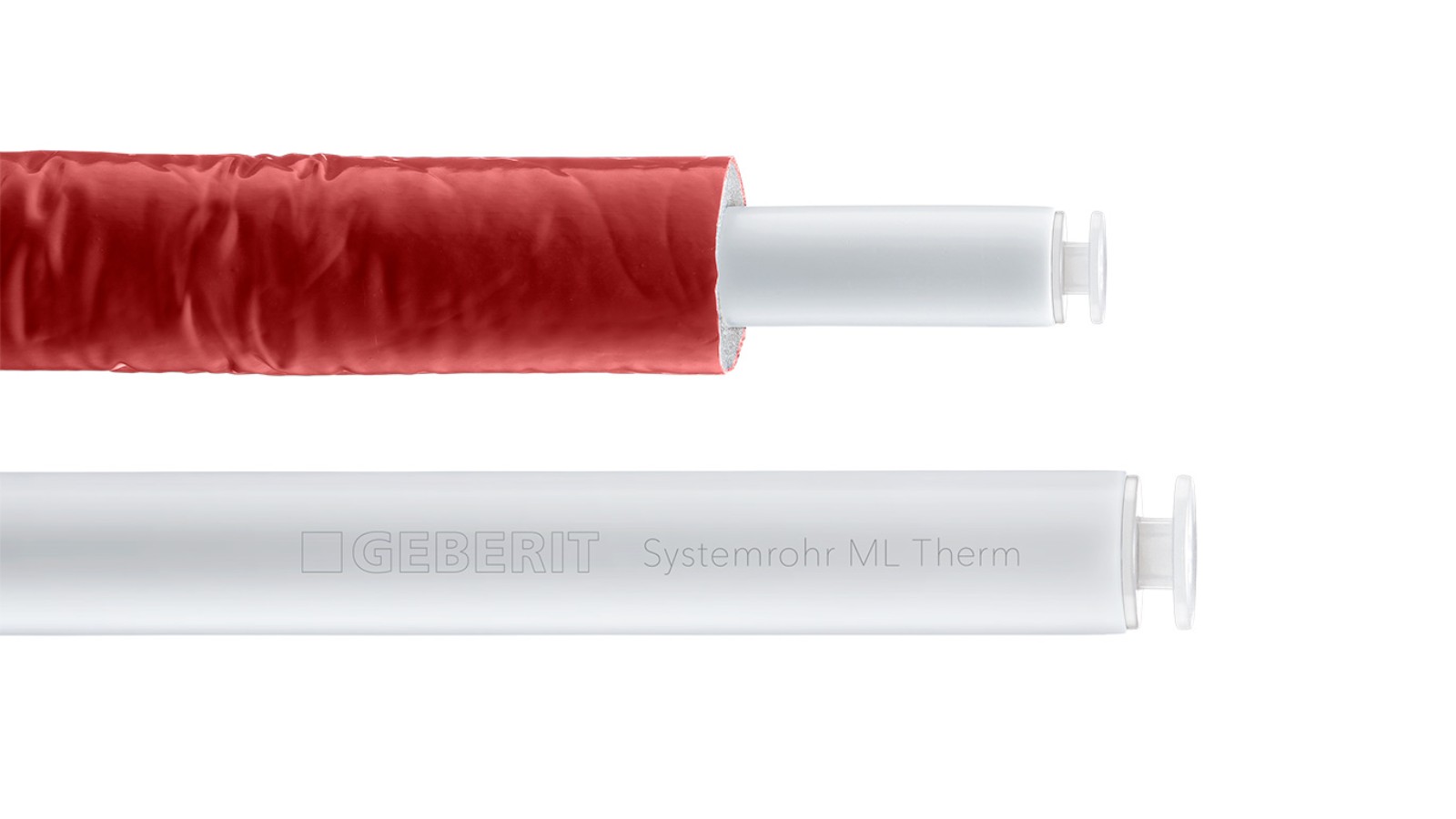

Tube du système ML Therm
- Pour les installations de chauffage
- Disponible en couronne pour les dimensions d16 à d25
- Avec isolation en mousse de polyéthylène pour les dimensions d16 et d35, revêtement résistant rouge
- Disponible en couronne

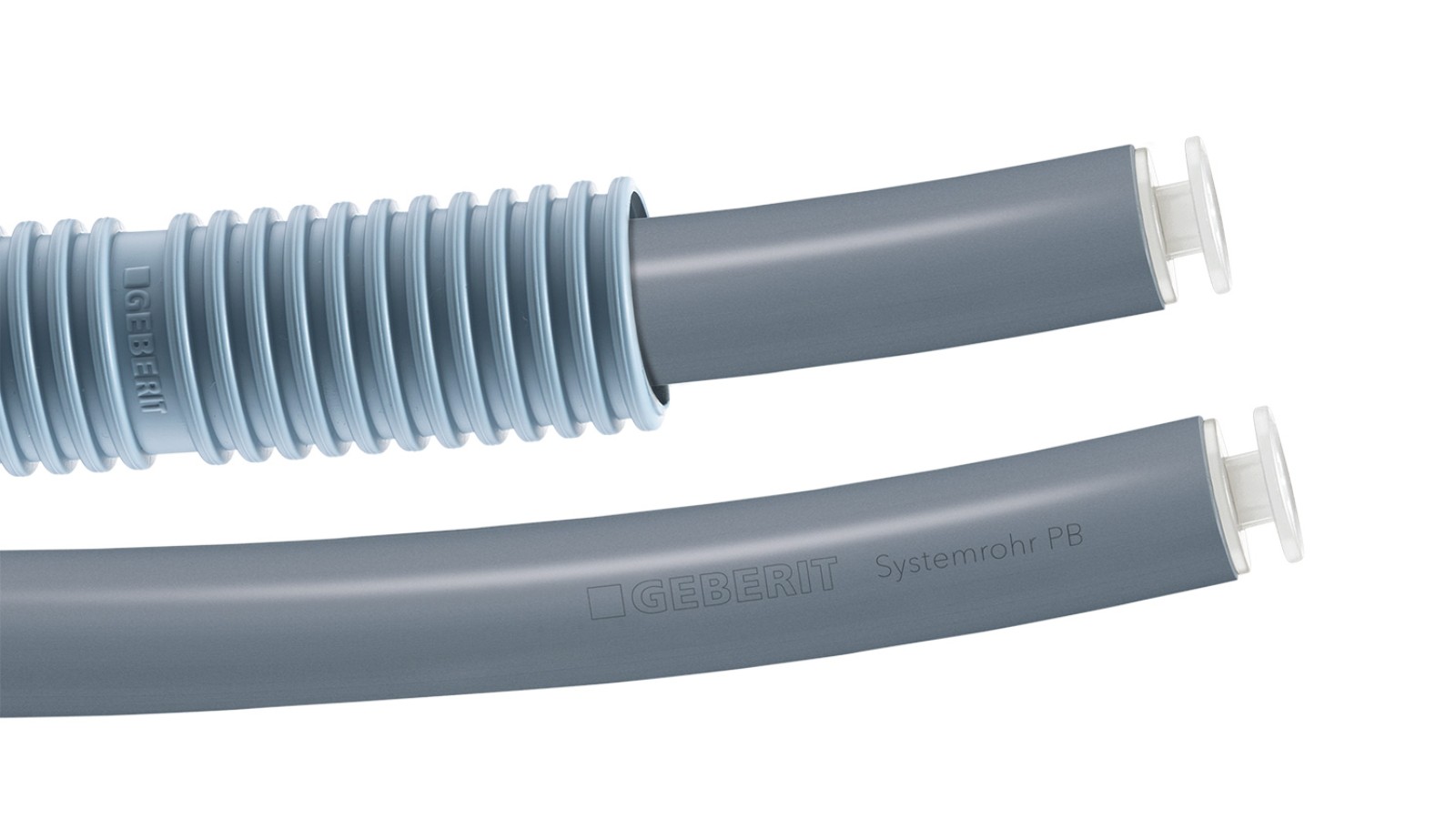

Tube du système PB Geberit
- Le tube en polybutène hautement flexible est surtout adapté aux installations d’eau potable
- Avec le tube de protection, il convient à la pose classique dans le béton pour la distribution d’étage
- Des bouchons de protection aux extrémités de tube empêchent le dépôt de poussière et de saleté
- Variantes:
- sous forme de tube nu sous forme de rouleau dans les dimensions d14* à d25
- dans un tube de protection, en rouleau, dans les dimensions d14* à d25

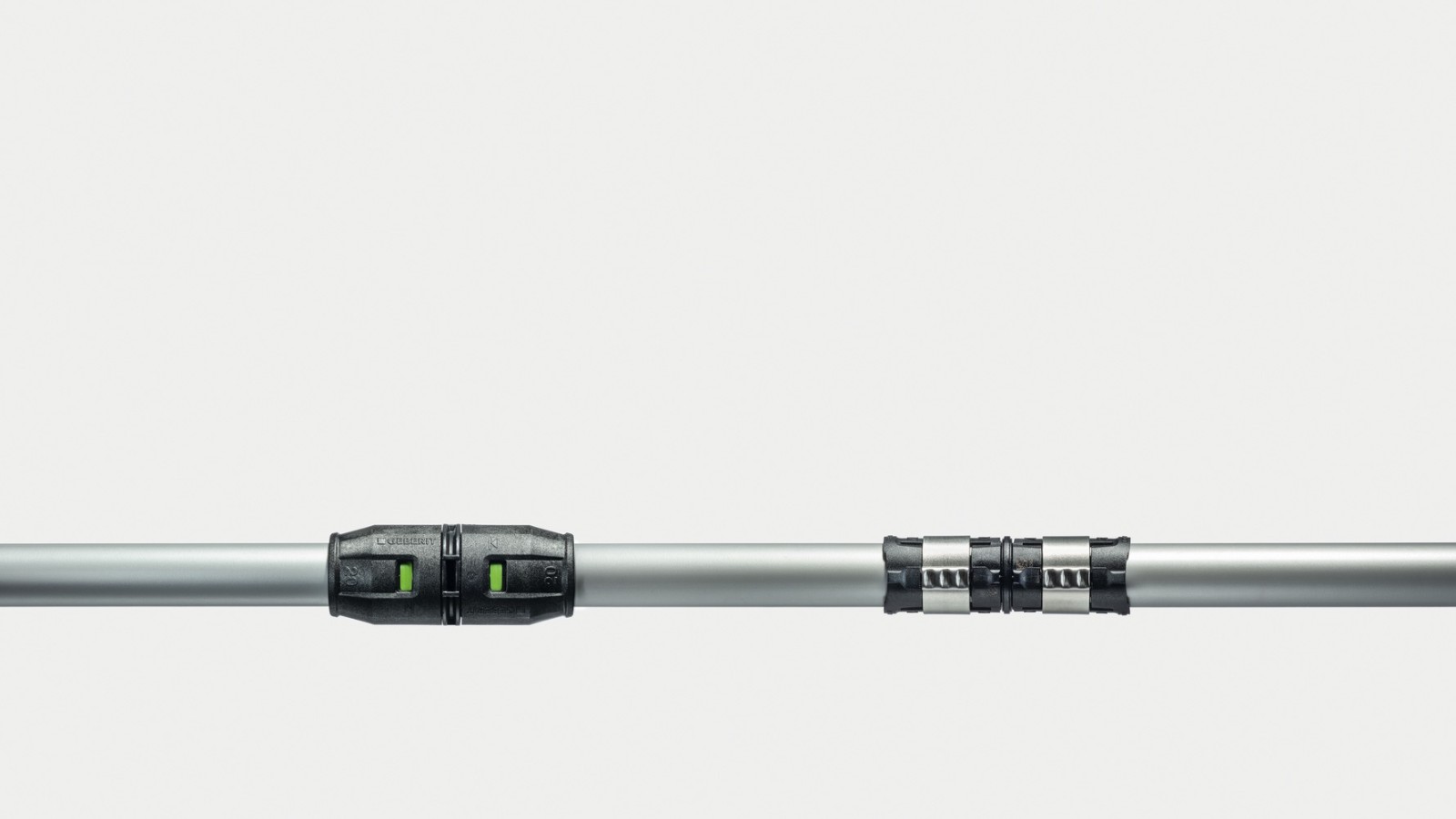

* La dimension d14 est adaptée à la mise en œuvre avec les raccords Geberit PushFit
Déclaration environnementale du produit
Déclaration environnementale de produit
Les déclarations environnementales de produits (EPD) créent de la transparence et permettent de comparer les produits en termes d'impact sur l'environnement.
Des déclarations environnementales de produits sont disponibles pour les tubes Geberit FlowFit et pour les raccords Geberit FlowFit les plus courants (en anglais et en allemand) :
- Tubes du système Geberit FlowFit ML
- Tuyax système Geberit FlowFit PB
- Raccords en plastique Geberit FlowFit
- Raccords métalliques Geberit FlowFit
Installation
Comment fonctionne l’installation
Assortiment de produits Geberit FlowFit Articles, informations techniques et autres
![Illustration de Sertisseuses compatibilité [2] - « GEBERIT »](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/71/54/DAS_1947154_20201020_093956.jpg "Illustration de Sertisseuses compatibilité [2] - « GEBERIT »")
![Illustration de Sertisseuses compatibilité [2] - « GEBERIT »](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/62/74/DAS_1826274_20210310_104026.jpg "Illustration de Sertisseuses compatibilité [2] - « GEBERIT »")
Avez-vous des questions ? Nous sommes heureux de vous aider.
Nos collaborateurs vous conseillent dans la planification, l'installation et autres sujets sur votre projet. Ils seront ravis de vous aider sur l'élaboration de celui-ci de la meilleure façon possible avec nos produits.
Outils de planification utiles pour Geberit FlowFit
BIM
Tous les outils BIM de Geberit sont réunis dans cette application centrale pour les professionnels. De nombreuses fonctions utiles simplifient le processus de planification.
Geberit ProPlanner
Geberit ProPlanner est un logiciel de planification, de dimensionnement et de calcul. Il a été conçu sur mesure pour répondre aux besoins, des installateurs, architectes et bureaux d'études.
Elimination sans effort Reprise en toute simplicité
Les capes de protection des tuyaux et des raccords protègent des salissures lors du transport ainsi que sur le chantier. Les indicateurs de sertissage guident vers la bonne position et rendent les assemblages non sertis clairement visibles. Lorsque l’installation FlowFit est achevée, les capes de protection et les indicateurs de sertissage ont remplis leur mission et vous pouvez les retourner sans frais à Geberit.

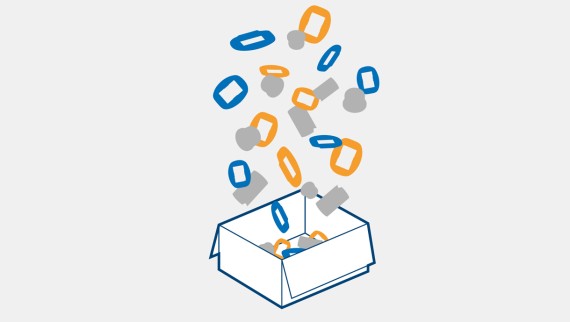

1. Collecte des capes de protection et des indicateurs de sertissage
Collectez les capes de protection et les indicateurs de sertissage dans un carton aux dimensions maximales de 80 x 60 x 60 cm et un poids maximum de 25 kg.

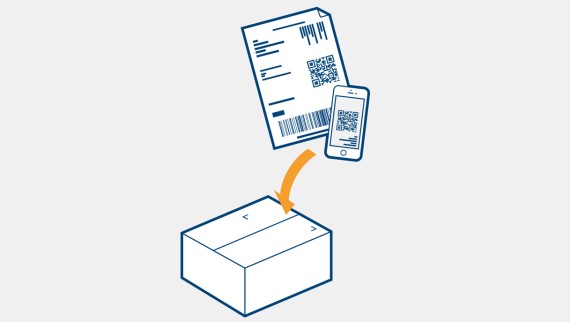

2. Coller l’étiquette de retour
Collez l’étiquette de retour gratuit sur le paquet. Vous les obtenez directement auprès de votre conseiller technique régional.
Découvrir des produits similaires
Geberit Mepla
Le tube multicouches et le système de sertissage Geberit Mepla sont parfaitement adaptés aux installations d'eau potable, d'air comprimé, de chauffage et de génie climatique.

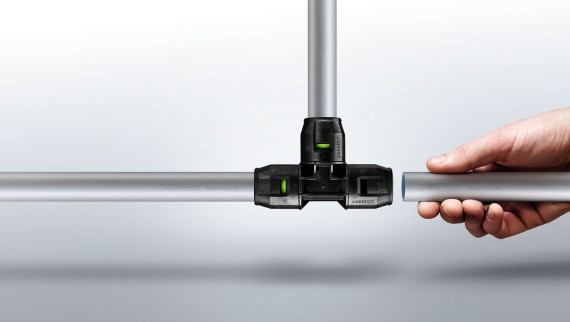

Geberit PushFit
