28 Geschosse ohne Nebenlüftungsleitung Wohnhochhaus DS 90 in Wien (AT)

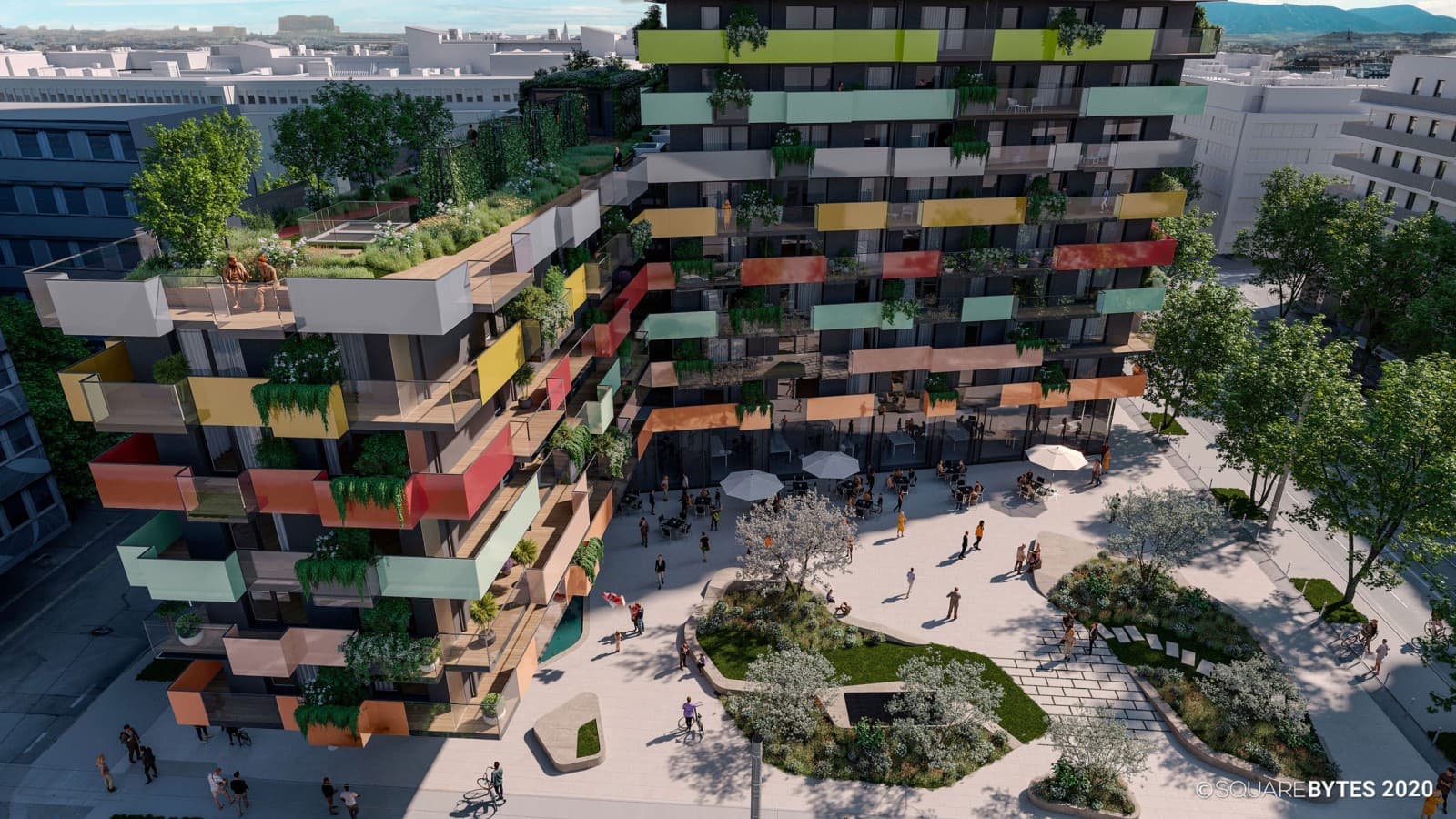

Das markante Wohnhochhaus DS 90 mit seinen 262 Wohnungen und 120 Serviced Appartements befindet sich im neuen Stadtquartier Nordwestbahnhof in Wien.
Für das Projekt zeichnet die S+B Gruppe verantwortlich, die hier für den neuen Eigentümer Grystar ein repräsentatives Gebäude errichtet.
Das gesamte Gebäude wird in Niedrigenergiebauweise ausgeführt. Heizung und Kühlung erfolgen über eine Bauteilaktivierung in den Geschossdecken. Photovoltaik auf dem Dach wird einen Teil des benötigten Stromes produzieren.
In diesem Projekt wurde zum ersten Mal das hochschallgedämmte Entwässerungssystem Geberit Silent-Pro SuperTube eingesetzt, das ohne Umgehungsleitungen auskommt.
Das Projekt im Überblick
Wohnhochaus mit 28 Geschossen

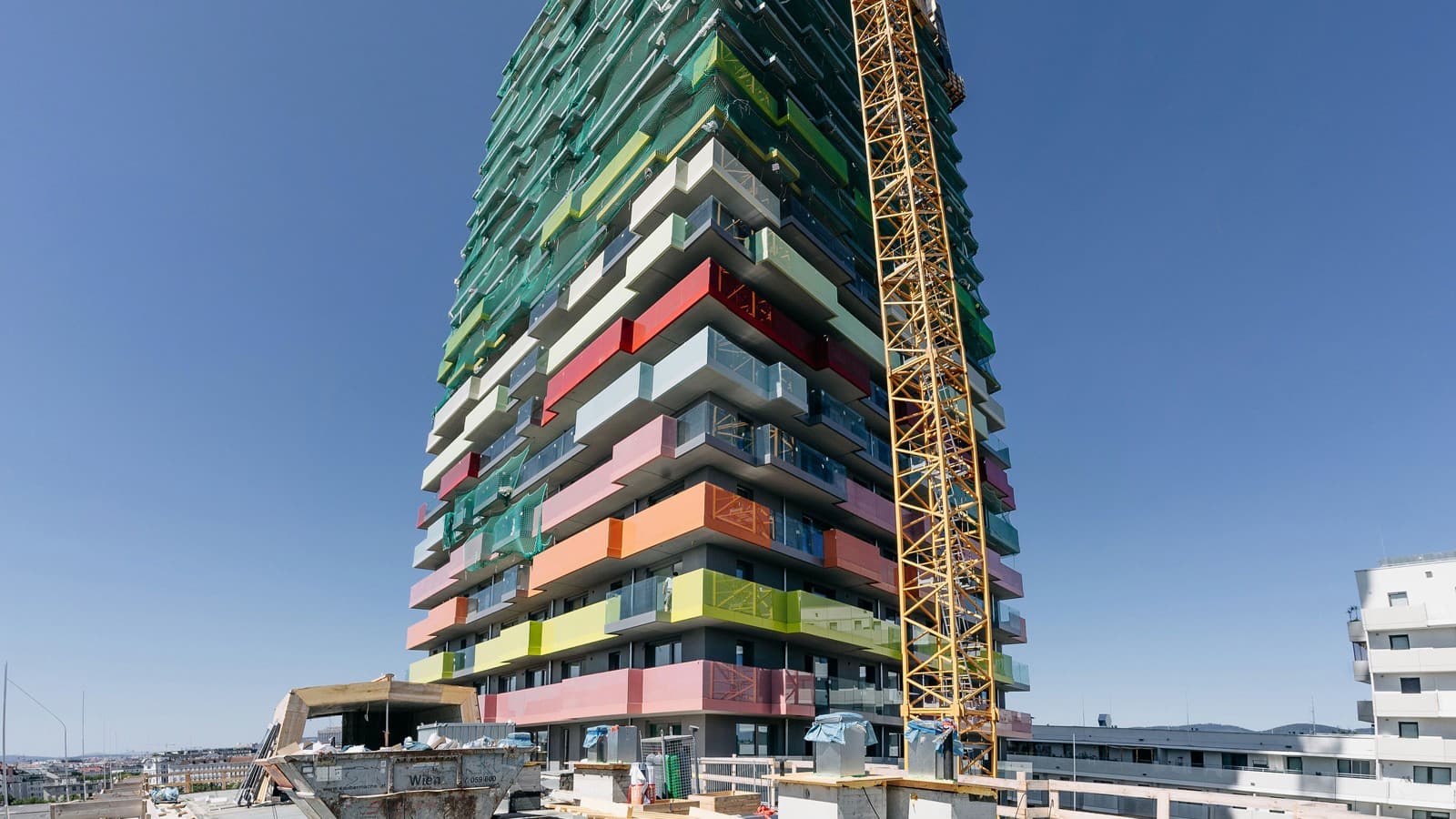

Das Gebäude mit 382 Wohneinheiten auf 28 Stockwerken stellt zusätzliche Anforderungen an die Entwässerungsleitung.
Geberit Silent-Pro SuperTube als Lösung

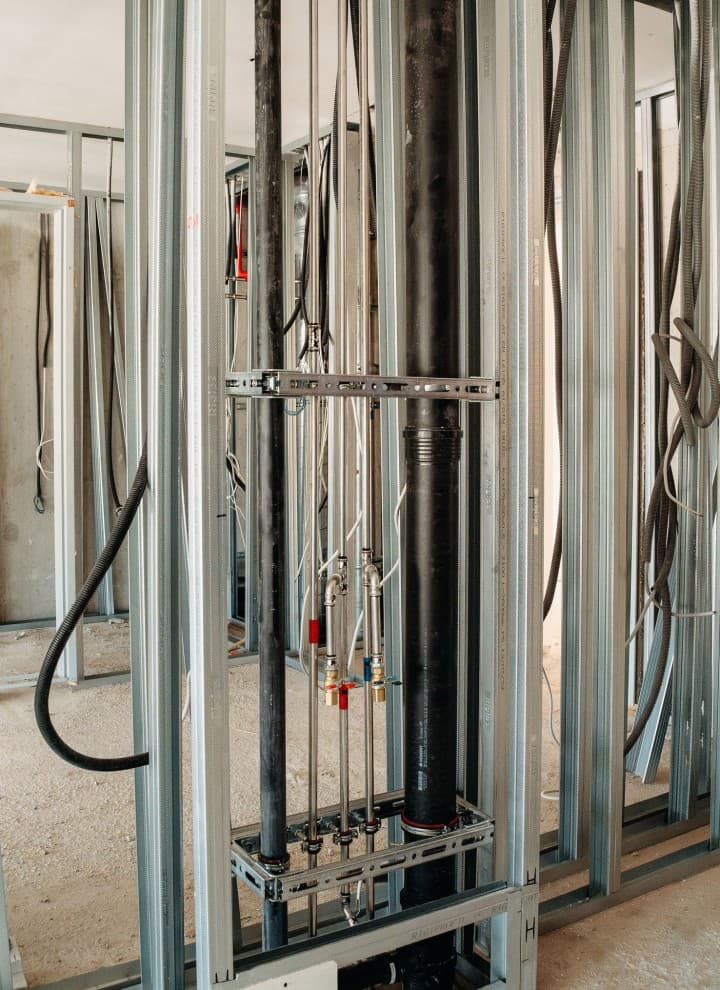

Dank der SuperTube-Technologie konnte die Entwässerungsfallleitung platzsparend installiert werden. Die hochschalldämmenden Rohre sorgen für Ruhe im Wohnraum.

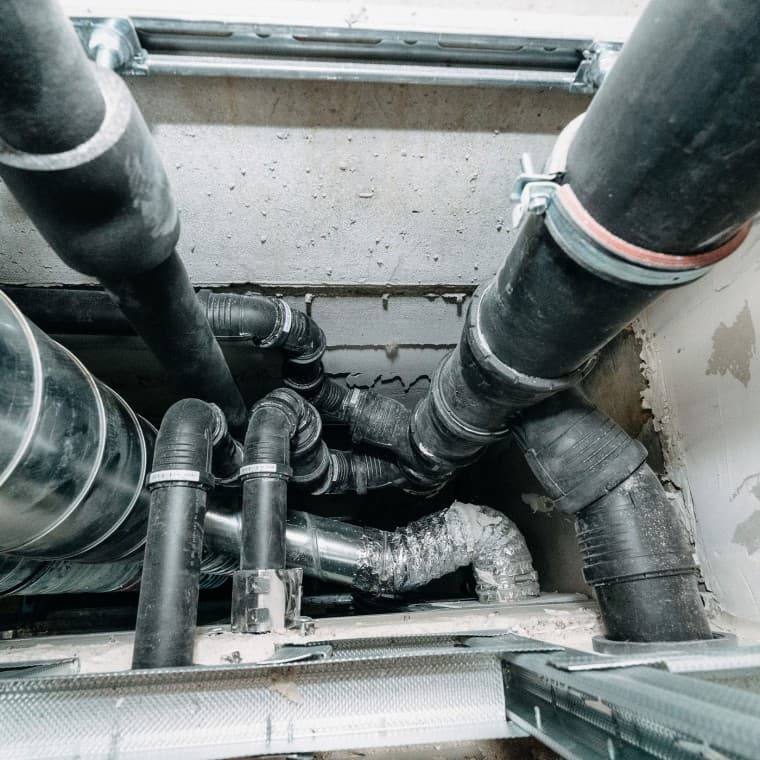

Nur eine Fallleitung pro Schacht
Pro Schacht ist nur ein Abwasserstrang nötig, in den alle daran angeschlossenen Bäder und WCs entwässert werden. Die Nebenlüftungsleitung entfällt.
Gewinn an Raumhöhe

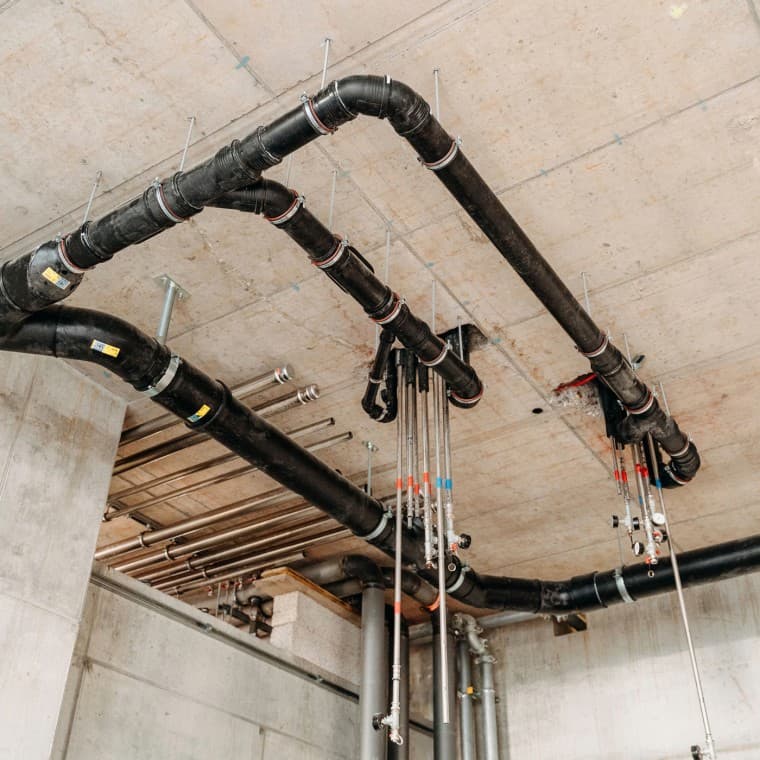

1,5 Meter weniger Raumhöhe im Bereich der Sammelleitungen mit Anschluss an die Kanalleitung im Eingangsbereich.
Stimme des Auftraggebers
«Mit einem herkömmlichen Abwassersystem wären bis zu 1,5 Meter Raumhöhe im Eingangsbereich verloren gegangen aufgrund des erforderlichen Gefälles der Abwasserleitung. Dank Geberit Silent-Pro SuperTube kann diese Leitung nun bis zu sechs Meter waagrecht laufen und benötigt erst danach ein Gefälle.»
Andreas Keck, Projektleiter der S+B Gruppe
Haben Sie ein ähnliches Projekt? Wir finden für Sie die passende Lösung.
Die Projektanforderung Entwässerung eines Wohnhochhauses
Die Entwässerung des Wohnhochhauses DS 90 stellte aufgrund der Anzahl der Stockwerke und der Höhe verschiedene Anforderungen an die Abwassertechnik:
- Hohe Entwässerungsleistung bedingt durch die vielen Badezimmer und WCs.
- Eine zusätzliche Umgehungsleitung aufgrund der verbotenen Anschlusszonen im Bereich der Umlenkung.
- Ein Gefälle der Sammelleitungen
Mit einem konventionellen Entwässerungssystem wäre die Umsetzung dieser hohen Vorgaben fast unmöglich gewesen.
Die Lösung von Geberit Geberit Silent-Pro SuperTube
Die S+B Gruppe entschied sich gemeinsam mit der ausführenden Firma ESW Gebäudetechnik für das neue Abwassersystem Geberit Silent-Pro SuperTube. Gerade im mehrgeschossigen Wohnbau bietet es einige unschlagbare Vorteile:
- Trotz der Höhe des Gebäudes und der Anzahl an Wohneinheiten wird pro Schacht nur eine Fallleitung ohne parallellaufende Entlüftungsleitung benötigt.
- Im Bereich der Umlenkung entfällt eine Umgehungsleitung für die verbotene Anschlusszone.
- Mit den horizontalen Leitungen ohne Gefälle bis zu 6 Meter wird 1,5 Meter Raumhöhe im Bereich der Sammelleitungen eingespart.
- Leichtere Planung des Entwässerungssystem
- Leichtere Montage
Geberit Silent-Pro SuperTube ist hochschalldämmend und erfüllt damit die normativen Vorgaben bezüglich Schallschutz.
Wohnhochhaus DS 90: Für die Anschlüsse zu den WCs und Bädern wurde in jedem Stockwerk der Geberit Silent-Pro Carve eingesetzt.
Die horizontalen Rohrleitungen können bis zu 6 Meter ohne Gefälle installiert werden. Dadurch wurden 1,5 Meter Raumhöhe eingespart.

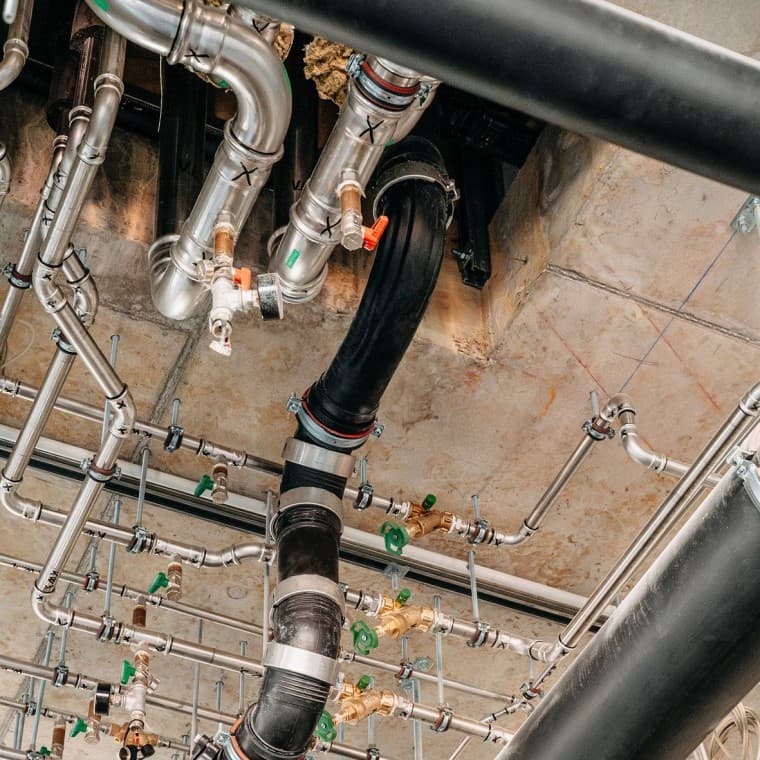

Anstelle von zwei 45° Bögen mit Zwischenstück wird im Bereich der Umlenkung der Geberit Silent-Pro BottomTurn eingesetzt.
Daten & Fakten rund um das Projekt
Geberit Know-how
Eingesetzte Produkte von Geberit
- Geberit Silent-Pro SuperTube
Steckbrief
Steckbrief
Auftraggeber: Greystar
Architekt: Büro Riedl Architekten
Bauträger: S+B Gruppe
Ausführung: ESW Gebäudetechnik
Anzahl Stockwerke: 29
Wohneinheiten: 382
Fertigstellung: 2024
